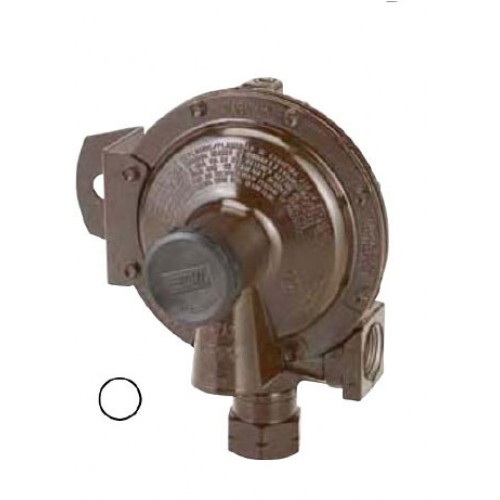

Регуляторы низкого давления второй ступени серии LV404B66RA
Модель: lv404
Наличие: Есть в наличии
Наличие: Есть в наличии
Назначение
Разработан для снижения давления первой ступени между значения-ми 34,5 и 138 кПа до давления подачи на горелки, обычно равным 2,7 кПа (280 мм в. ст. ) в коммерческих системах различного направления и расходомерных приборах.
Материа
лы
лы
Корпус....................................................................................... аллюминиевое литье
Кожух ................................................................................................... цинковое литье
Седло....................................................................................................................... латунь
Пружина.................................................................................................................... сталь
Диафрагма ...................................................... армированный тканью полимер
Седельный диск ........................................................................ эластичная резина
Преимущества
• Отогнутый вправо выход для измерительных приборов или других соединений.
• Большой вентиляционный клапан снижает вероятность блокировки, имеет разъем 3⁄4” F. NPT для подключения стравливающей трубки.
• При давлении на входе 103 кПа регулятор не допускает подъема давления газа на выходе выше 13 кПа даже при снятом седельном диске.
• Седло и седельный диск может сниматься.
• Прямой ход уменьшает износ диска.
• Специальная форма вентиляционного отверстия предотвращает его замерзание при правильной установке.
• Высокочувствительная к изменениям давления большая литая диафрагма.
• Разъем для манометра с резьбой 1⁄8” F. NPT. Заглушки могут быть сняты с помощью торцевого шестигранного ключа 3/16”.
• Окрашен в коричневый глянцевый цвет.
.jpg)
.gif)
подключение к счетчику вид с монтажным штуцером
Исполнение
• Может быть установлен прямо на счетчике. Устанавливается также непосредственно на трубопроводе. Врезка происходит с помощью угловых штуцеров 90°.
