Клапаны отбора газообразной фазы для газовых баллонов стандарта ASME или для встраивания в трубопроводы серий 901C1, 9101C, 9101D, 9101R

Применение





Предназначены для отбора паровой фазы из газовых баллонов соответствующих стандартам качества ASME или для встраивания в трубо-проводы. Поскольку ни один из этих клапанов не имеет встроенного предохранительного клапана, они могут использоваться только как дополнительные в резервуарах, имеющих независимый предохранительный клапан, достаточный для такого объема резервуара.





Материалы



Корпус......................................................................................... прессованая латунь

Маховик ............................................................................................ литой алюминий

Стержень ............................................................................................... латунь

Кольцевые прокладки .......................................................... эластичная резина

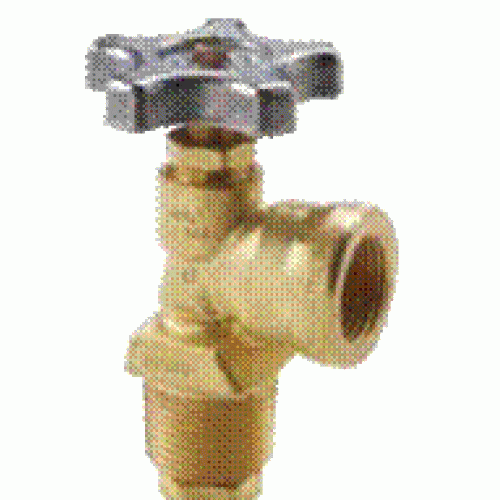

901C1

Характеристики



• конструкция с кольцевым уплотнителем стержня обеспечивает на-дежное уплотнение.



• верхнее уплотнение металл-металл обеспечивает дополнительную защиту против утечки при открытом клапане.



• клапаны с контрольной трубкой позволяют оператору быстро опре-делить, когда достигнут максимально допустимый уровень наполне-ния резервуара.



• серия 9101R с разъемом MultiBonnet® позволяет быстрый и легкий ремонт крышки.













9101R1































9101D
