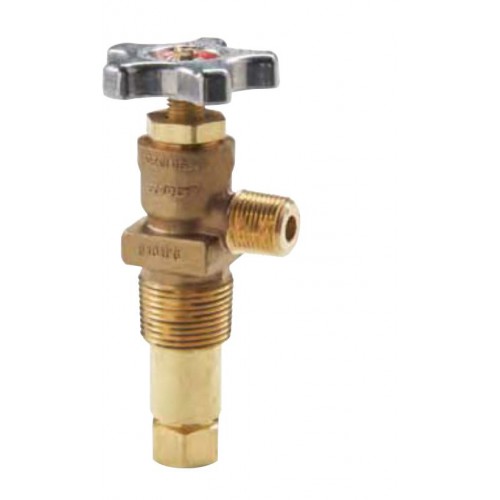

Клапан отбора СУГ к газовым баллонам для использования в автопогрузчиках серий 9101P5 и 9101P6.

Применение

Предназначены специально для отбора газообразной или жидкой фазы из газовых баллонов DOT вилочных погрузчиков. Клапаны с потоком закрытия 5,7 л/мин предназначены для использования в ма-леньких и средних автопогрузчиках, в то время, как клапаны с пото-ком закрытия 9,8 л/мин предназначены для больших автопогрузчи-ков. Поскольку ни один из этих клапанов не имеет встроенного предо-хранительного клапана, они имеют право использоваться только как дополнительные в резервуарах, имеющих независимый предохрани-тельный клапан с достаточной для такого объема емкости пропуской способностью.

Встроенный скоростной клапан, присутствующий во всех этих клапа-нах для отбора СУГ, помогает предотвратить порчу продукта в случае разрыва газового трубопровода.

При необходимости отбора жидкой фазы серия 9101P6 имеет возмож-ность непосредственного присоединения к газопроводу. Клапаны се-рии 9101P5 должны устанавливаться в резервуарах, имеющих отдель-ную оснастку для отвода жидкой фазы.

Чтобы обеспечить правильное функционирование и максимальную безопасность при работе совместно со скоростными клапанами, данный клапан должен быть полностью открыт и герметизирован во вре-мя использования.







Материалы



Корпус......................................................................................... прессованая латунь

Маховик ............................................................................................ литой алюминий

Стержень ............................................................................................................... латунь

Диск седла ........................................................................................................... нейлон

Кольцевые прокладки .......................................................... эластичная резина





Характеристики



• Объединяет встроенный скоростной и запорный клапан в одном блоке.



• При установленной производительности 5,7 л/мин предназначены

B специальнодвигателями.для автопогрузчиков и оборудования с маленькими



• Двухзаходная резьба на стержне обеспечивает быстрое открытие и закрытие.



• Конструкция с кольцевым уплотнителем стержня обеспечивает на-дежное уплотнение.



• Конический закрытый диск седла обеспечивает надежное запирание.



• Верхнее уплотнение метал-метал обеспечивает дополнительную защиту от утечки при открытом клапане.



• Серия 9101P6 имеет внутреннюю резьбу 1⁄4” NPT для установки кон-трольной трубки забора жидкой фазы СУГ.
