Фланцевые насосы TLGLF3 и TLGLF4

Модель: tlglf
Наличие: Есть в наличии
Фланцевые насосы TLGLF3 и TLGLF4  для газовозов (автоцистерн) и транспорта


Насосы Blackmer TLGLF3 и TLGLF4 крепятся с помощью фланцев непосредственно к серийному внутреннему регулирующему клапану, установленному на автоцистерне газовоза или резервуаре транспортного средства. Прямое крепление устраняет необходимость во впускных трубах, отсечном клапане и внешнем фильтре, которые могут ограничивать течение потока и вызывать проблемы, связанные с парообразованием. Результат – бесперебойная и надежная работа и более длительный срок службы насоса.

Обе модели оснащены двусторонним приводным валом, обеспечи-вающим вращение как по часовой, так и против часовой стрелки посредством простого изменения положения насоса. Кроме того, каждая модель имеет дополнительное впускное отверстие, которое можно использовать для аварийной разгрузки другой емкости или транспорта. Эти насосы также имеют внутренний предохранительный клапан, запатентованные сменные гильзы для подавления кавитации в целях уменьшения шума, вибрации и износа.

В число стандартных конструкционных материалов для обоих моделей входят торцовые уплотнения Buna-N и лопатки Duravanes для работы как со сжиженным нефтяным газом, так и с безводным аммиаком. Сменные гильза корпуса и торцевые диски предусмотрены для простоты ремонта насосной камеры, если возникнет такая необходимость.

Модель TLGLF3 широко используется для установки на автоцистерны благодаря компактной схеме монтажа, с 3-дюймовым входным фланцем АNSI и 2-дюймовыми дополнительными выходными и входными отверстиями. Производительность от 227 - 488 л/мин. (60 до 129 галлонов США/мин.).

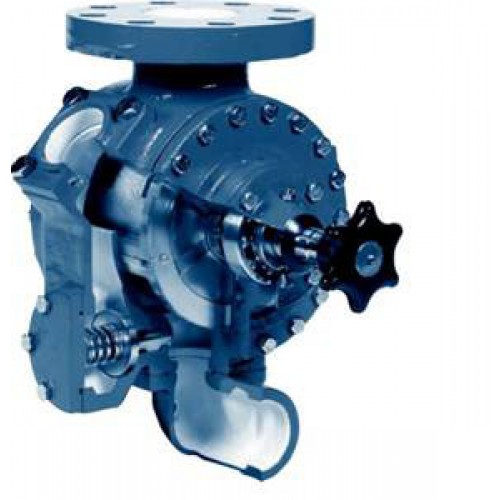

TLGLF3 (разрез)

Модель TLGLF4 отличается максимальной производительностью и скоростью перекачки. Модель имеет 4-дюймовый входной фланец ANSI, 3-дюймовое дополнительное входное отверстие и два 2-дюймовых выходных отверстия, что позволяет, при необходимости, использовать два шланга, для сокращения потери давления при разгрузке в принимающие системы с ограниченной вместимостью. Производительность от 757 до 1325 л/мин. (200 до 350 галлонов США/мин.).

Максимальное дифференциальное давление для обеих моделей - 8,62 бар (125 фунтов на кв. дюйм)



Комплекты гидравлических приводов


Модели насосов Blackmer с 2-4 дюймовыми отверстиями могут пос-тавляться с разработанным на предприятии специальным комплектным гидравлическим приводом. Компания Blackmer настоятельно рекомендует использовать системы гидравлического привода для достижения максимальных рабочих показателей насоса и продления срока службы оборудования, особенно, при использовании насосов на автоцистернах и для перекачивающих насосов.

Охлаждающее устройство Dover® Company, Mouvex® Hydrive представляет собой основу системы гидравлического привода и обладает фактической мощностью рассеивания тепла до 19,4 кВт (26 л.с.). Устройство Hydrive отличается компактной конструкцией из нержавеющей стали. Устройство защи-щает систему во время запуска из холодного состояния, позволяет дистанционно включать и выключать систему и обеспечивает охлаждение системы и контроль за фильтрацией масла.




TLGLF4 (разрез)

Типичный комплект гидравлического привода включает механизм отбора мощности, гидравлический насос, охлаждающее устройство Hydrive, регулирующий клапан грузового насоса, клапан управления скоростью,гидравлический двигатель и монтажное оборудование. Имеются также наборы переходников к гидравлическому двигателю для переоборудования существующих насосов сжиженного нефтяного газа Blackmer для работы с гидравлическим приводом.



Охладитель Hydrive

Гидравлический насос/                            Грузовой насос

Механизм отбора мощности



Данные для выбора оборудования

Требуемая производительность насоса и эффективная мощность при различных дифференциальных давлениях показаны в таблице ниже. Те же данные для всех давлений показаны на кривых производительности.


Гарантия на насосы для сжиженного нефтяного газа – Гарантия эксплуатационных характеристик на один год

Если любой насос Blackmer, предназначенный для сжиженного нефтяного газа, (модели LGL, TLGL и LG) или перепускные клапаны будут неспособны прокачивать или пропускать пропан, бутан и пропано-бутановую смесь
в течение 1 (одного) года с момента их первоначального монтажа или в течение 18 (восемнадцати) месяцев после отгрузки с завода-изготовителя, независимо от причины (за исключением умышленного неправильного использования или по причине грубой небрежности при использовании),
в таком случае замена компонентов производится бесплатно с тем, чтобы обеспечить функционирование насоса как нового.

Предостaвляемая гарантия ограничена одной рекламацией на установку.

ВАЖНОЕ ЗАМЕЧАНИЕ. Для того чтобы рассчитанная на один год гарантия эксплуатационных характеристик оставалась
действительной, необходимо осуществить регистрацию гарантии на насос Blackmer через Интернет на веб-сайте компании Blackmer или почтовой карточкой.

Дополнительная информация приведена на странице гарантии № 001-004 насоса для сжиженного нефтяного газа компании Blackmer.
