Байпасные клапаны

Модель: lgb
Наличие: Есть в наличии
Байпасные клапаны
Точность, оперативная защита от превышения давления

   BV2 (разрез)

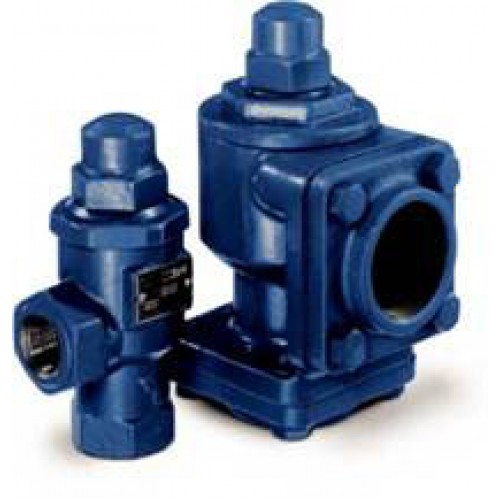

BV.075 / BV1               BV2


Максимальный поток через клапан

Клапаны Blackmer обеспечивают очень точный контроль давления, даже при сильно изменяющемся режиме байпасного потока. График на рис. 4 демонстрирует, как клапан Blackmer поддерживает практически постоянное давление в 6,89 бар (100 фунтов на кв. дюйм) даже при увеличении объема байпасируемого потока от 38 до 378 л/мин. (10 до 100 галлонов/мин.). Хотя график и относится к клапану BV1 1/2”, такие показатели характерны для всех клапанов Blackmer.

В клапанах Blackmer нет мелких и легко засоряемых каналов. В них имеются только две движущиеся части, и их работа проста и надежна. Они открываются точно в соответствии с установленными давлением пружины, и закрываются плавно благодаря запатентованной конструкции с амортизатором. Как показано на рис. 5, небольшая полость в стержне клапана заполняется жидкостью, когда клапан открывается. Затем эта жидкость создает «гидравлическую» подушку, не дающую клапану резко закрыться, если происходит внезапный сброс давления. Это также смягчае вибрацию и износ седла клапана, когда давление изменяется вблизи критического уровня.


Инструкция по выбору клапанов

Модель BV0.75 (3/4-дюймовые отверстия с резьбой NPT) Модель BV1 (1-дюймовые отверстия с резьбой NPT)

Эти модели широко используются для систем наполнения баллонов. Оба клапана могут использоваться с насосами Blackmer с 1 1/4 или 1 1/2-дюймовыми отверстиями.

Модель BV1.25 (1 1/4-дюймовые отверстия с резьбой NPT)

Модель BV1.5 (1 1/2-дюймовые отверстия с резьбой NPT)

Эти модели обычно используются для автоцистерн и небольших нефтебаз. Оба клапана могут использоваться с насосами Blackmer с 2- или 3-дюймовыми отверстиями. Оба клапана по специальному заказу могут оборудоваться дополнительно пружинами для использования с LGL 158 или LGLH2.

Модель BV2 (отверстия с 2-дюймовыми ответными фланцами с резьбой NPT, с 1 1/4- и 1 1/2-дюймовой резьбой NPT и ПРИВАРНЫМИ фланцами с болтовым креплением)

Модель BV2 широко используется для обслуживания транспорта и крупных нефтебаз. Рекомендуется для использования с насосами Blackmer 3- и 4-дюймовыми отверстиями. Заводская настройка давления клапана BV2 равна 125 фунтов на кв. дюйм.

Дифференциальные перепускные клапаны Blackmer защищают насосы и компоненты системы от повреждений, вызванных повышенным давлением, и они должны быть установлены на насосах для сжиженного нефтяного газа. Компания Blackmer предлагает пять различных моделей,обеспечивающих полный контроль давления потока с расходом до 946 л/мин. (250 галлонов США/мин.) при перепаде давления 8,27 бар (120 фунтов на кв. дюйм). Их очень просто устанавливать, благодаря отверстиям с резьбой NPT от 3/4” до 2”. Все модели подходят как для сжиженного нефтяного газа, так и для безводного аммиака.







Модели BV0.75, BV1, BV1.25 и

BV1.5 сертифицированы UL для
дифференциального давления 200 фунтов
на кв. дюйм.


Техническая помощь

При выборе насоса или компрессора для некоторых операций требуется более подробная информация, нежели представленная в бюллетене. Ваш местный представитель компании Blackmer может помочь вам правильно подобрать оборудование для оптимального использования при необходимых операциях.

Если у вас возникают особые проблемы при работе с газом с или жидкостью, свяжитесь с Группой по оборудованию для сжиженного
и сжатого газа компании Blackmer по указанным ниже телефону и факсу.
Видеоинформация о техобслуживании и обучении приведена на веб-сайте http://www.youtube.com/BlackmerGlobal/.
